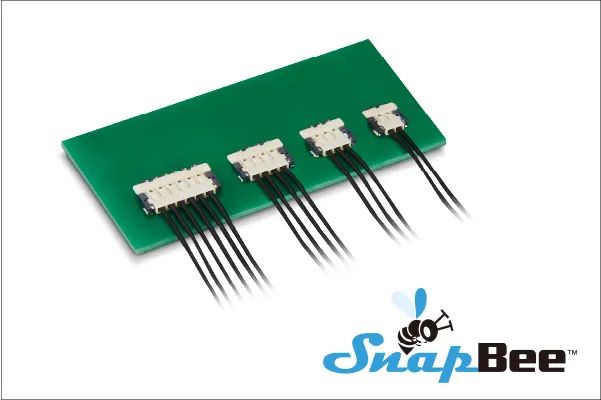

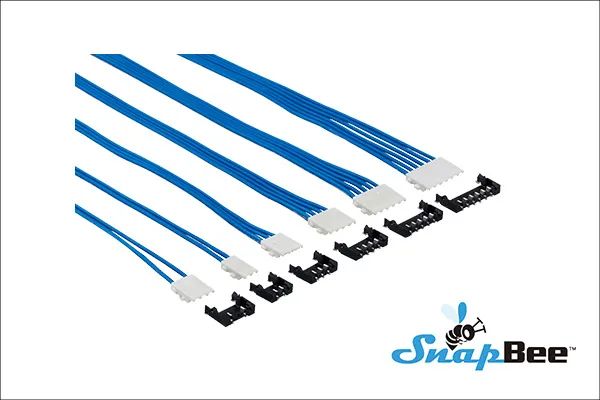

【產品推薦】小型板對線連接器-SnapBee系列

SnapBee是「垂直嵌合鎖定方式」的最佳選擇。廣泛且可靠地滿足小型設備電源周圍的連接器需求。廣瀨電機在不斷擴充線纜連接器的產品陣容，有電源用的EnerBee、信號用的SignalBee、小型低薄一按即鎖的SnapBee。

操作性，設計自由度大幅提升

SnapBee是「垂直嵌合鎖定方式」的最佳選擇。廣泛且可靠地滿足小型設備電源周圍的連接器需求。廣瀨電機在不斷擴充線纜連接器的產品陣容，有電源用的EnerBee、信號用的SignalBee、小型低薄一按即鎖的SnapBee。

消費類產品對小型化、薄型化的要求自不必說，工業市場對組件設計的限制也越來越多。

SnapBee實現了高性能小型化，采用從上到下的嵌合方式(Snap Lock)，解決了結構上部件干擾的問題，提高了作業效率，SnapBee是充分發揮廣瀨電機微型技術的最佳選擇。

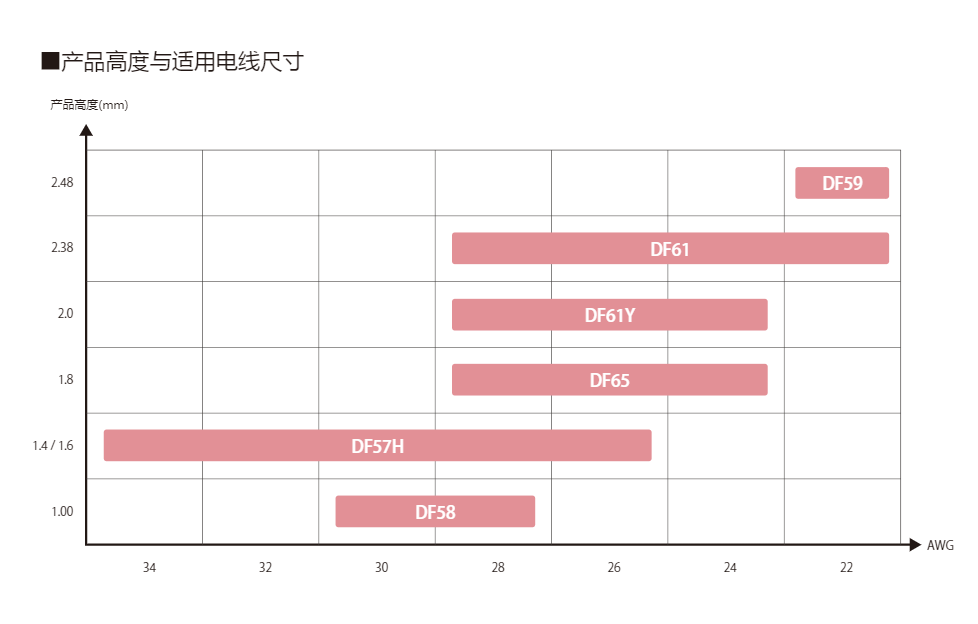

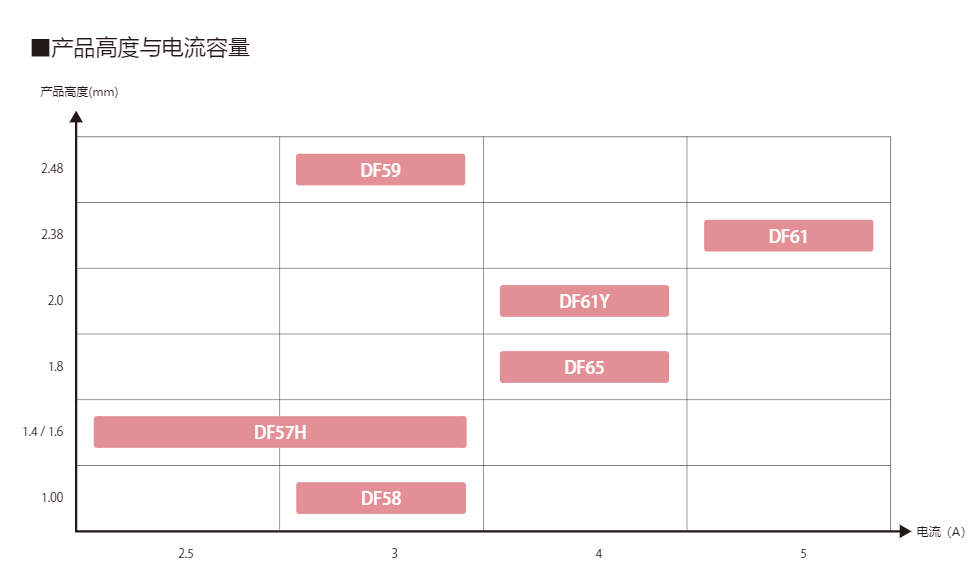

可以根據產品的高度，選擇最合適的連接器

小型低薄款

01

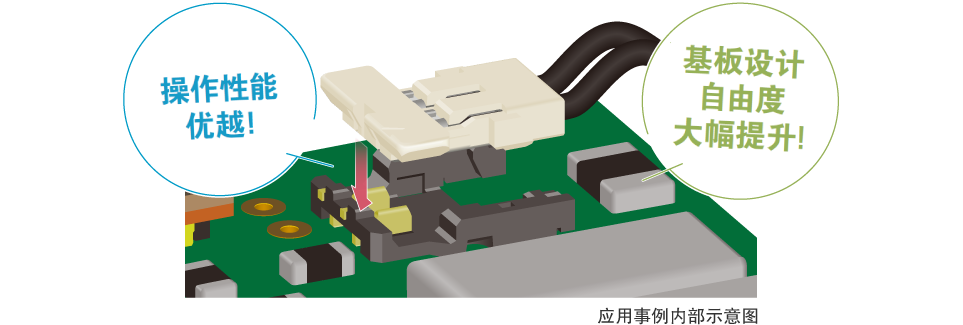

操作簡單&節省空間

有助于實現更為簡易且省空間的基板設計

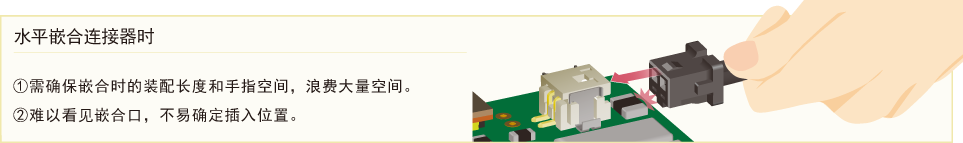

垂直嵌合不影響其他元器件，有效節省空間，提高基板設計自由度。采用從上向下的嵌合方式，易于確認嵌合口，從而更好地確定插

02

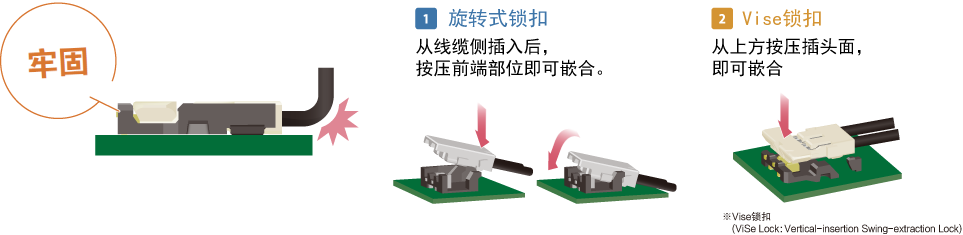

Snap Lock構造

通過兩種鎖扣形式加強嵌合保持力。

SnapBee特有的鎖扣結構，耐彎曲拉拔，可提高線纜布局的自由度。

03

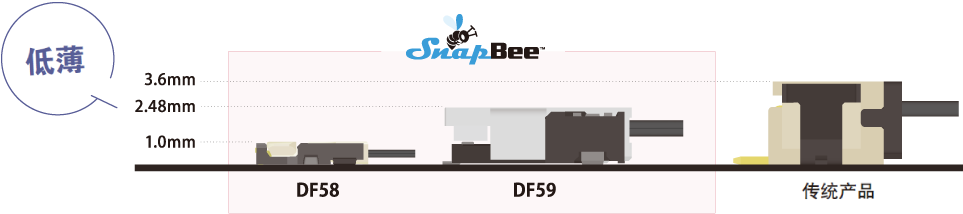

SnapBee超低薄化

低薄的SnapBee為機器設備的小型化提供有力支持。

進一步提升了垂直嵌合的優勢，實現極致低薄化。

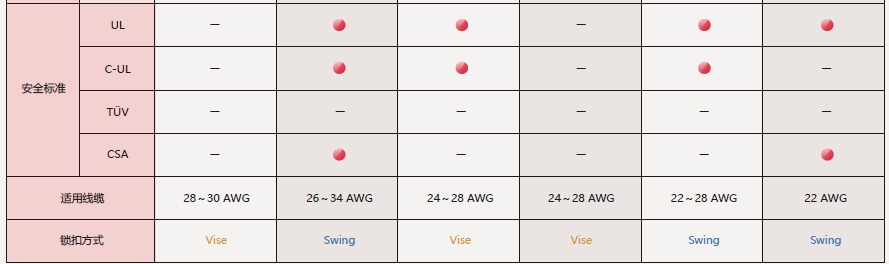

*DF61Y、DF65兩系列產品的端子通用。

*線纜、芯數等不同，電流值也會有所差異。

*以上是標準產品的規格。如在規格范圍外使用，請與我司銷售人員聯系。

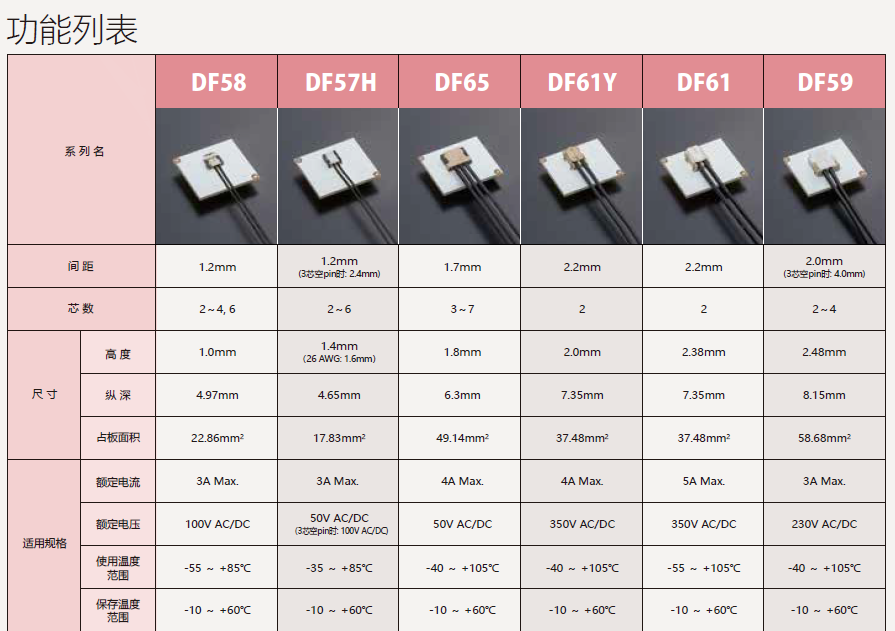

產品

介紹

DF58系列：

1.2mm間距?支持最大3A

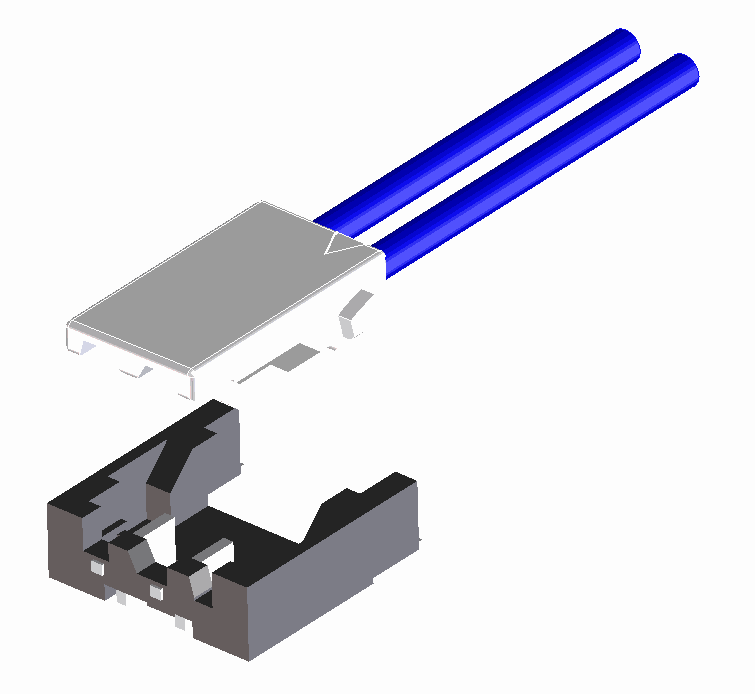

支持28 AWG，高度1.0mm，是業內最低薄級別的小型連接器。DF58系列是SnapBee中在低薄構造和窄間距方面最具優勢的產品，有助于實現機器設備的小型化。較大的有效嵌合長度可以實現穩定的連接。

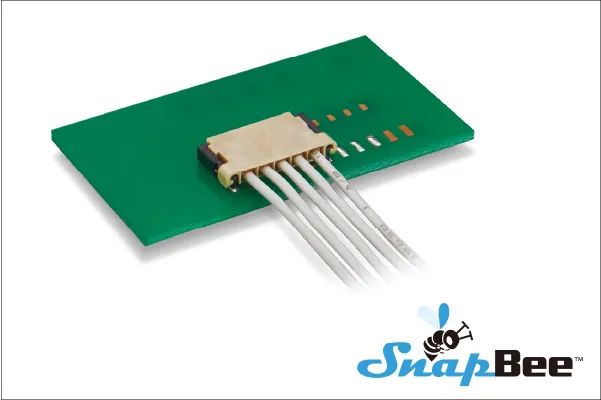

DF57H系列：

1.2mm間距?支持最大3A

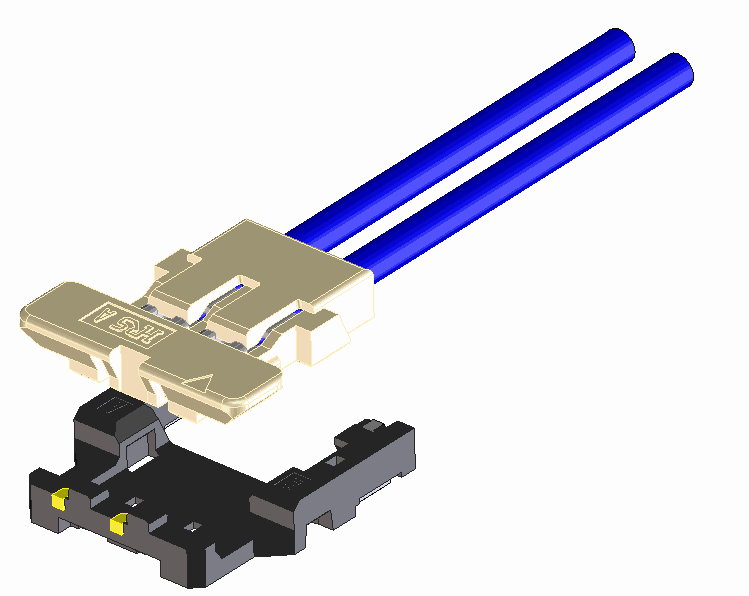

滿足1.2mm間距、1.6-1.4mm超薄高度的同時支持高達3A的電流，是一款規格均衡型的產品。滿足2~6芯的多種需求。

DF65系列：

1.7mm間距?支持最大4A

1.7mm間距、高度1.8mm的小型連接器。通過橫向壓扁線纜進行壓著，使其更為低薄可滿足24 AWG的需求，且可支持最大4A電流傳輸。插座（母端子）側面配置的7N（嵌合時）Lance可防止在配線操作時端子脫落。

DF61Y系列:

2.2mm間距?支持最大4A

該連接器實現了大電流、省空間，高度為2.0mm。對比DF61，有著更為低薄的構造。小型緊湊，同時支持大電流。

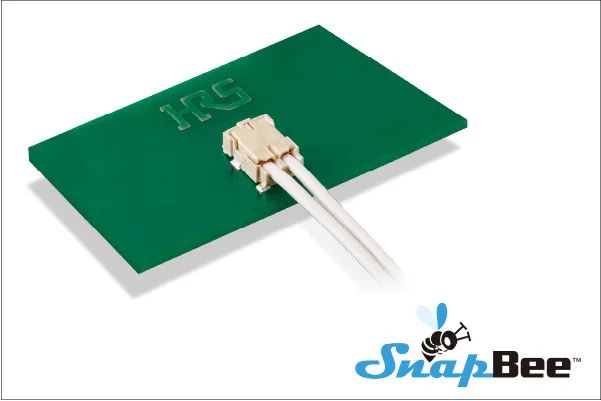

DF61系列：

2.2mm間距?支持最大5A

該連接器為2芯，高2.3mm，可支持最大5A的高電流。SnapBee系列中可支持電流值最高的一款產品。在控制尺寸的同時保持令人滿意的電氣規格。

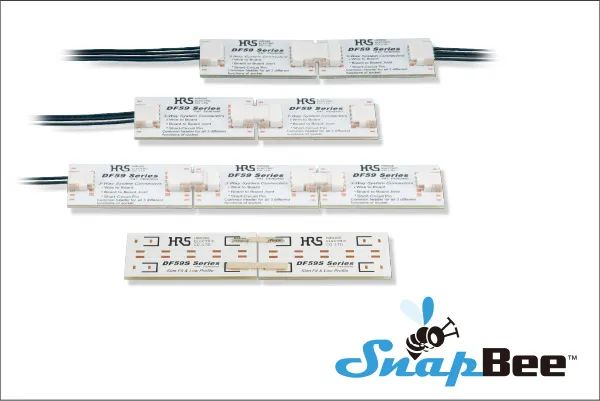

DF59系列：

2.0mm間距?支持最大3A

板對線、基板間連接、短PIN這3種插頭共用基板側的插座，可作為通用連接器來使用。廣瀨獨有的“無壓力接觸構造”，在浮動時，接觸部分也不受應力的影響。
